Un conector LC este un conector de fibră optică de -formă- mic, cu o virolă ceramică de 1,25 mm și un mecanism de blocare prin împingere-tragere. Acesta a fost dezvoltat inițial de Lucent Technologies pentru aplicații de telecomunicații și este acum standardizat subTIA-604-10 (FOCIS-10)şiIEC 61754-20. Datorită dimensiunii sale compacte,-aproximativ jumătate din amprenta unui conector SC-LC a devenit conectorul dominant pentru interfețele transceiver SFP și SFP+, panouri de corelare de înaltă-densitate și cele mai moderne legături cu una- sau două-fibră optică.
Dacă echipamentul dvs. are un port LC, alegerea conectorului este deja făcută pentru dvs. Dar dacă specificați o nouă legătură de fibră sau comparați opțiunile de conector, decizia implică mai mult decât potrivirea unei forme de port. Modul de fibră, tipul de lustruire, spațiul de manipulare a cablurilor și arhitectura legăturii sunt toate influențate. Acest ghid acoperă modul în care funcționează conectorii LC, ce tipuri sunt disponibile, unde sunt utilizați, cum se compară cu SC și MPO și cum să-l selectați pe cel potrivit pentru proiectul dvs.
Ce este un conector LC și de ce contează?
LC înseamnă Lucent Connector. Folosește o virolă ceramică din zirconiu de 1,25 mm-exact jumătate din diametrul virolei de 2,5 mm găsite înSC, FC, șiconectori ST. Acea ferulă mai mică este cel mai mare motiv pentru care LC a preluat controlul în mediile cu densitate mare-: permite aproximativ dublul numărului de porturi în același spațiu de panou.
Din punct de vedere fizic, un conector LC are un corp dreptunghiular mic cu un dispozitiv de blocare cu arc-încărcat, similar ca concept cu o clemă RJ-45. Îl împingeți până când se auzi un clic și trageți de zăvor pentru a elibera. Acest design de blocare oferă stabilitate rezistentă la tragere-în echipamentele montate pe rack, ceea ce contează atunci când zeci de cabluri sunt grupate într-un panou de corelare 1U sau 2U.
Tipicpierdere de inserție pentru un conector LCeste de aproximativ 0,2–0,3 dB și este evaluat pentru aproximativ 500 de cicluri de împerechere în condiții standard. Aceste numere sunt comparabile cu conectorii SC, astfel încât trecerea la LC este determinată de densitate, nu de diferențele de performanță optică.
Tipuri de conectori LC
LC nu este un singur produs-ci o familie. Varianta de care aveți nevoie depinde de numărul de fibre, modul de fibre, cerințele de lustruire și mediul fizic. Iată cum se descompun principalele tipuri.
Simplex vs. Duplex LC
Un conector LC simplex termină o fibră. Un conector LC duplex ține două fibre una lângă alta într-o singură carcasă de clemă, una pentru transmisie și alta pentru recepție. În majoritatea conexiunilor bazate pe Ethernet și transceiver-, duplexul este implicit, deoarece comunicarea bidirecțională necesită o pereche de fibră. Dacă modulul SFP sau SFP+ are două prize LC, aveți nevoie de un LC duplexcordon de corecție.
Simplex LC este mai puțin comun, dar nu rar. Se afișează în legăturile transceiver cu o singură fibră bidirecțională (BiDi), porturi de monitorizare și anumite configurații de rețele optice pasive în care o fibră transportă trafic în ambele direcții folosind lungimi de undă diferite.
Unic-mod vs. LC multimod
Conectorii LC sunt disponibili pentru ambeleunic{0}modşimultimodfibră. Corpul conectorului este același din punct de vedere mecanic, dar dimensiunea găurii virolei diferă pentru a se potrivi cu diametrul miezului fibrei-de obicei 9 µm pentru un singur-mod și 50 µm sau 62,5 µm pentru multimod.
Un sfat practic de identificare: conectorii și adaptoarele LC cu un singur-mod sunt de obicei albastre (UPC) sau verzi (APC), în timp ce versiunile multimode sunt bej (OM1/OM2) sau aqua (OM3/OM4). Într-un panou de corecție ocupat, codificarea culorilor este adesea cea mai rapidă modalitate de a confirma că iei jumperul potrivit. Verificați întotdeauna că conectorul, cablul și elementele optice împărtășesc același mod de fibră-combinând modul unic-mod multimod și multimod într-o singură legătură va cauza pierderi severe de semnal sau o eroare completă a conexiunii.
LC UPC vs. LC APC
UPC (Ultra Physical Contact) și APC (Angled Physical Contact) se referă la geometria de lustruire pe suprafața de capăt a virolei. UPC are o suprafață-lustruită, ușor bombată. APC adaugă un unghi de 8-grade pe acea suprafață. Diferența practică se reduce la cât de multă lumină revine către sursă - un parametru numitpierdere de returnare.
Obiective-standard de pierdere a rentabilității industriale, așa cum sunt documentate de producători, cum ar fiBelden, sunt de aproximativ -50 dB pentru UPC și -60 dB sau mai bine pentru APC. Ambele tipuri au o pierdere de inserție comparabilă (aproximativ 0,3 dB), așa că alegerea este determinată de sensibilitatea aplicației la reflexia din spate, nu de transmisia semnalului.
Utilizați LC UPC pentru majoritatea conexiunilor digitale standard, inclusiv pentru interconexiunile Ethernet și centre de date bazate pe SFP-. Utilizați LC APC în cazul în care specificațiile sistemului necesită o reflecție minimă-GPON/FTTx, suprapunere CATV RF, sisteme WDM care funcționează la lungimi de undă de peste 1500 nm și orice legătură în care designul optic solicită în mod explicit APC. Nu amestecați conectori APC și UPC pe aceeași pereche de împerechere; geometria nepotrivită-feței de capăt provoacă pierderi mari de inserție și poate deteriora fizic ambele ferule.
Variante LC Uniboot, HD, Field-instalabile și robuste
Dincolo de stilurile de bază simplex și duplex, mai multe variante specializate abordează provocările specifice de instalare:
- Uniboot LCcombină două fibre într-o singură jachetă rotundă de cablu în loc de cordonul cu fermoar standard. Acest lucru reduce volumul cablurilor cu aproximativ 50%, ceea ce contează în mediile de rack dense, în care fluxul de aer și spațiul de rutare a cablurilor sunt la o primă. Unele modele uniboot acceptă, de asemenea, un instrument-inversare gratuită a polarității, permițându-vă să schimbați orientarea Tx/Rx fără a re-termina.
- HD (trăg-filă) LCadaugă o mică clemă de extracție sau pârghie la corpul conectorului. Într-un panou de corecție 1U complet încărcat, accesul cu degetele este extrem de strâns. Designul cu filă de tragere-vă permite să decuplați un anumit conector fără a-i scoate accidental vecinii-o adevărată frustrare pe care o recunoaște oricine care a lucrat într-un dulap de-densitate mare.
- LC instalabil în câmp{0}conectori, uneori numițiconectori rapidi de fibră, sunt concepute pentru-terminarea pe amplasament fără echipament de îmbinare prin fuziune. Acceptă de obicei fibre de 250 µm sau 900 µm și cabluri de 0,9–3,0 mm. Acestea sunt practice pentru drop FTTH, construirea de extensii LAN și scenarii de reparații în care expedierea unui jumper-terminat din fabrică nu este o opțiune.
- LC robust / sigilatconectorii cu clasificare IP67 sau IP68 sunt disponibili pentru medii exterioare, industriale sau militare în care umiditatea, praful sau vibrațiile ar deteriora un conector standard.
Utilizări obișnuite ale conectorilor LC
Centre de date și rețele LAN pentru întreprinderi

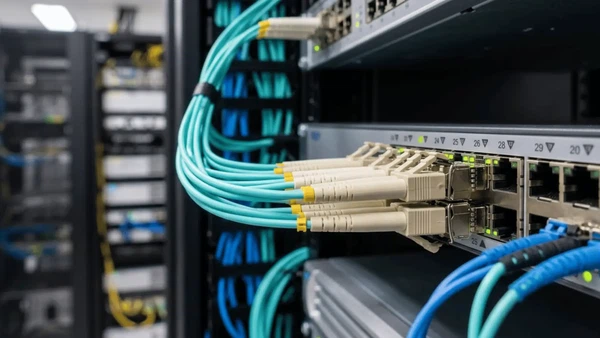

LC este cel mai utilizat conector în cablarea structurată a centrelor de date moderne. Combinația dintre densitatea mare de porturi, compatibilitatea SFP/SFP+ și pierderea redusă de inserție face ca serverul să--să comute, să comute-la-și legăturile încrucișate. Într-o implementare tipică de top-de-rack, fiecare switch poate avea 24 până la 48 de porturi SFP+, toate necesitând cabluri de corelare LC duplex. Sistemele de cablare structurată folosesc adeseaCabluri de întrerupere MPO-la{-LCpentru a trece de la trunchiurile backbone cu număr mare de-fibră-la conexiuni individuale LC la porturile echipamentului.
Telecom și FTTx
În rețelele de acces telecom șiImplementări FTTH/FTTx, conectorii LC apar la interfețele transceiver OLT, cadrele de distribuție optică și conexiunile ONT-la abonatului. Lustruirea APC este comună în aceste aplicații, deoarece sistemele PON sunt sensibile la reflexia din spate. Variantele LC instalabile pe teren-simplifica terminarea ultimul-milă, în special în clădirile cu mai multe-locuințe în care fiecare unitate necesită o cadere separată de fibră.
Interfețe SFP și SFP+ transceiver
Aproape toate bazate pe fibre-Module SFP și SFP+utilizați LC duplex ca interfață optică. După cum se menționează înAcord SFP cu mai multe surse-surse (MSA)specificația, dimensiunile cuștii fizice sunt proiectate în jurul factorului de formă LC. Conectorii SC sunt fizic prea mari pentru a se potrivi cu o cușcă SFP standard în configurație duplex, motiv pentru care SFP-urile bazate pe SC-sunt limitate la variantele BiDi cu o singură-fibră. Dacă cumpărați optică pentru un comutator sau un router cu sloturi SFP/SFP+, conectorul va fi aproape sigur LC duplex, cu excepția cazului în care fișa tehnică spune altfel.
LC vs. SC vs. MPO: Ce conector ar trebui să utilizați?
Cei trei conectori pe care îi veți întâlni cel mai des în rețelele moderne de fibră sunt LC, SC și MPO. Nu sunt interschimbabile, iar alegerea corectă depinde de tipul de port, numărul de fibre și infrastructura instalată-nu de ce conector este „cel mai nou” sau „cel mai bun”.
| Parametru | LC | SC | MPO/MTP |
|---|---|---|---|
| Dimensiunea virolei | 1,25 mm | 2,5 mm | Multi-fibră (fără manșon tradițional) |
| Număr de fibre per conector | 1 (simple) sau 2 (duplex) | 1 (simple) sau 2 (duplex) | 8, 12, 24 sau mai mult |
| Împerecherea tipică a transceiver-ului | SFP, SFP+, SFP28 | GBIC moștenit, unele SFP BiDi | QSFP+, QSFP28, QSFP-DD |
| Densitatea relativă a portului | Ridicat | Moderat | Foarte ridicat (multi-fibre) |
| Cel mai potrivit | Legături cu 1 sau 2 fibre în medii dense | Telecomunicații moștenite, infrastructura SC existentă | Optică paralelă, trunchiuri cu număr mare de-fibre- |
| Standard industrial | TIA-604-10 | TIA-604-3 | TIA-604-5 |
Când să alegeți LC
Alegeți LC atunci când portul echipamentului este LC (majoritatea dispozitivelor SFP/SFP+), legătura necesită una sau două fibre, iar densitatea portului contează. Aceasta acoperă marea majoritate a serverelor Gigabit Ethernet, 10G și 25G-pentru-conexiunile în centrele de date și rețelele LAN ale întreprinderilor.
Când să alegeți SC
AlegeSCatunci când vă conectați la infrastructura SC existentă și costul migrării la LC (panouri de corecție noi, adaptoare, jumperi, modificări de inventar) depășește beneficiul densității. SC rămâne obișnuit în birourile centrale de telecomunicații mai vechi, în unele interfețe PON OLT și în instalațiile în care operatorii preferă corpul conectorului mai mare pentru o manipulare mai ușoară cu mâinile înmănuși. Dacă trebuie să conectați o fabrică de cablu SC-la echipamente LC, anAdaptor hibrid LC-la-SCsau cablul de corecție hibrid poate ajuta la evitarea re-încetării complete.
Când să alegeți MPO
AlegeMPO/MTPcând legătura are nevoie de mai mult de două fibre într-un singur conector-de exemplu, 40G QSFP+ SR4 (8 fibre), 100G QSFP28 SR4 (8 fibre) sau trunchiuri backbone cu număr mare de-fibre-. MPO nu este un înlocuitor pentru LC; deservește un strat diferit al arhitecturii de cablare. În multe modele de centre de date, cablurile trunchi MPO transportă fibră în vrac de la o zonă la alta, apoisparge la conexiuni individuale LCla capatul echipamentului. Pentru o comparație mai profundă, consultațiGhid de selecție MTP vs. MPO.
Când să nu alegeți LC
LC nu este conectorul potrivit în orice situație. Dacă interfața transceiver-ului este MPO (ca și în cazul majorității opticilor paralele QSFP+ și QSFP28), nu încercați să forțați o conexiune LC-veți avea nevoie de un cablu de corecție MPO sau de un ansamblu de întrerupere. Dacă instalația de cablu existentă este în întregime SC și bugetul proiectului nu acceptă migrarea, adăugarea de echipamente LC creează o suprasarcină a adaptorului și o complexitate a inventarului. Iar în aplicații în aer liber sau în mediu dur-, un conector LC standard fără o carcasă cu IP-evaluat poate să nu supraviețuiască condițiilor.
Cum să alegeți conectorul LC potrivit: un cadru în 5 pași
În loc să ghiciți, treceți la aceste cinci verificări în ordine. Fiecare vă restrânge opțiunile până când rămâne doar varianta LC corectă.
Pasul 1 - Verificați portul echipamentului.Uitați-vă la modulul transceiver sau la priza dispozitivului. Dacă scrie „LC duplex”, aveți nevoie de LC duplex. Dacă dispozitivul folosește SC sau MPO, LC nu este conectorul potrivit, indiferent de ce altceva preferați. Interfața portului este punctul de plecare ne-negociabil.
Pasul 2 - Confirmați modul de fibră.Verificați dacă linkul foloseșteunic-mod sau multimodfibră. Conectorul LC, cablul și modulul optic trebuie să se potrivească. Un conector LC cu un singur-mod pe un cablu multimod va cauza pierderi excesive și poate împiedica deloc deschiderea conexiunii.
Pasul 3 - Determinați simplex sau duplex.Cele mai multe legături Ethernet bazate{0}}SFP utilizează LC duplex. Emițătoarele BiDi cu o singură fibră-utiliză simplex. Nu comandați simplex, deoarece pare mai simplă-comandă bazată pe numărul de porturi fizice ale transceiver-ului.
Pasul 4 - Selectați UPC sau APC polish.Pentru legăturile de date digitale standard (Ethernet, Fibre Channel, majoritatea modulelor SFP), UPC este implicit. Pentru sistemele PON, CATV RF, WDM la lungimi de undă mai mari sau orice aplicație în care specificațiile sistemului indică APC, utilizați APC. În caz de îndoială, potriviți orice lustruire este deja implementată pe infrastructura existentă. Nu asociați niciodată APC cu UPC.
Pasul 5 - Evaluați mediul fizic.Într-un centru de date curat,-climat controlat, LC duplex standard este bine. Într-un panou de înaltă-densitate 1U în care fiecare port este populat, luați în considerare uniboot sau pull-tab (HD) LC pentru un acces mai ușor și un flux de aer mai bun. Pentru medii exterioare sau industriale, specificați un ansamblu LC robust sau cu rating IP-. Pentru terminarea câmpului fără îmbinare, utilizați acâmp-conector rapid instalabil.
Referință rapidă pentru selecția conectorului LC
| Scenariu | Tip LC recomandat |
|---|---|
| SFP+ 10Server-pentru a-comuta legătura, multimod OM3/OM4 | Duplex LC UPC, multimod (aqua) |
| Link cu acces lung-mod-unic SFP 1G | Duplex LC UPC, mod unic-(albastru) |
| Legătură în sus GPON OLT, mod unic{0} | APC LC duplex sau simplex, mod unic-(verde) |
| Panou de corelare 1U de-densitate mare, 48 de porturi | Uniboot LC sau HD (fila-trage) LC |
| Rezilierea abonaților FTTH,-terminarea pe site | LC APC instalabil în câmp{0} |
| Backhaul în aer liber al turnului celular | LC robust/evaluat IP67 |
| Transceiver BiDi cu o singură fibră- | Simplex LC UPC sau APC per spec. transceiver |
Greșeli obișnuite de evitat cu conectorii LC
Presupunând că toate legăturile-de mare viteză folosesc același conector.O legătură 10G SFP+ și o legătură 40G QSFP+ pot rula la rate de date agregate comparabile, dar SFP+ utilizează LC duplex, în timp ce QSFP+ utilizează de obicei MPO. Interfața transceiver-ului-nu eticheta de viteză-determină conectorul.
Amestecarea APC și UPC pe aceeași conexiune.Aceasta nu este o diferență cosmetică. O virolă APC cuplată cu un adaptor UPC creează un spațiu de aer la miezul fibrei, rezultând o pierdere mare de inserție (adesea câțiva dB) și o potențială deteriorare fizică a ambelor fețe de capăt. Dacă găsiți un conector verde conectat la un adaptor albastru, opriți-l și reparați-l înainte de a depana orice altceva.
Ignorând manipularea cablurilor în rafturi dense.Cordonurile standard duplex LC cu jachete rigide cu fermoar pot fi dificil de direcționat într-un dulap complet încărcat. Dacă construiți o conexiune-încrucișată-de densitate mare, specificarea jumperilor LC cu profil uniboot sau-subțire de la început evită frustrarea reamenajării ulterioare, când fluxul de aer sau accesul devin o problemă.
Comandarea conectorilor fără a verifica coada fibrei sau diametrul cablului.Conectorii LC sunt disponibili pentru cabluri de 0,9 mm, 2,0 mm și 3,0 mm. Dacă reziliați uncoadă de fibrecu un tampon de 0,9 mm, asigurați-vă că capacul conectorului și sertizarea sunt dimensionate corespunzător. O nepotrivire duce la reducerea slabă a tensiunii și la eșec prematur.
Întrebări frecvente despre conectorii LC
Care este diferența dintre conectorii LC și SC?
LC folosește o virolă de 1,25 mm și un mecanism de blocare; SC folosește o virolă de 2,5 mm și un dispozitiv de blocare prin împingere-tragere. LC oferă aproximativ dublul densității de porturi a SC în același spațiu de panou. Ambele oferă performanțe optice similare, astfel încât alegerea depinde de tipul de port al echipamentului și de infrastructura existentă. Pentru o comparație completă, consultațiGhid pentru tipurile de conectori de fibră optică.
Toate modulele SFP folosesc conectori LC?
Aproape toate modulele SFP și SFP+ bazate pe fibră-utiliză LC duplex. Cușca SFP fizică este prea îngustă pentru a găzdui un conector SC duplex, așa că SFP-urile bazate pe SC-există doar ca variante BiDi cu o singură-fibră. Dacă modulul dvs. SFP utilizează fibră (nu RJ-45 de cupru), aproape sigur necesită un cablu de corelare LC.
Pot conecta un conector LC APC la un port LC UPC?
Nu. APC și UPC au geometrii-față de capăt diferite (unghi de 8 grade față de dom plat). Împerecherea lor provoacă un contact slab, pierderi mari de inserție și deteriorare potențială a ambelor ferule. Potriviți întotdeauna APC cu APC și UPC cu UPC.
Este LC disponibil atât pentru fibra mono-mod, cât și pentru fibra multimodă?
Da. Conectorii LC vin în versiuni unic-mod și multimod. Corpul conectorului este identic din punct de vedere mecanic; diferența este dimensiunea orificiului virolei și codul de culoare (albastru sau verde pentru modul unic-, bej sau aqua pentru modul multiplu).
Când ar trebui să folosesc MPO în loc de LC?
Utilizați MPO atunci când legătura necesită mai mult de două fibre într-un singur conector-de obicei pentru optica paralelă QSFP+ sau QSFP28 sau pentru trunchiuri backbone cu număr mare de-fibre-. LC manipulează una sau două fibre; MPO gestionează 8, 12, 24 sau mai multe. Acestea îndeplinesc roluri diferite într-un sistem de cablare structurat și sunt adesea folosite împreună în aceeași rețea.
Ce este un conector LC uniboot?
Un conector LC uniboot transportă două fibre într-o singură manșă rotundă pentru cablu, în loc de cablul fermoar standard-cu{1}}unal. Acest lucru reduce diametrul cablului și îmbunătățește fluxul de aer în mediile de rack dense. Unele modele uniboot acceptă, de asemenea, inversarea polarității gratuită-un instrument.
Sunt fiabili conectorii LC instalabili în câmp-?
Conectorii LC moderni-instalabili în câmp de la producători de renume realizează pierderi de inserție și pierderi de returnare aproape de ansamblurile-terminate din fabrică atunci când sunt instalate corect. Sunt proiectate pentru caderi FTTH, construirea de extensii LAN și reparații de urgență în care așteptarea unui jumper de fabrică cu lungime personalizată-nu este practică.
